Geschlossener Temperaturschalter (T-Serie)

Datenblatt

Eine vollständige Übersicht aller Variationen in Verbindung mit allen technischen Angaben erhalten Sie in folgendem Datenblatt:

T10, T11, T12

Schalter der Typenreihen T1 basieren auf einem Zweikontaktsystem. Eine durch Temperatur beeinflusste Thermobimetall-Schnappscheibe schaltet bei Erreichen der fest eingestellten Schalttemperatur einen Stromkreis öffnend oder schließend. Dabei fließt der elektr. Strom direkt durch das Bimetall-Auslöseelement und ermöglicht dadurch eine Kombination aus temperatur-und stromempfindlicher Überwachung.

Die Temperatur wird dabei allseitig auf das innere Präzisionsschaltwerk eingetragen. Speziell bei blockiertem Motor und dadurch wesentlich erhöhtem Stromfluss wirkt die Stromempfindlichkeit des Schaltelements: der Antrieb wird sehr rasch abgeschaltet und somit Schäden am Gerät durch erhöhte Temperatur verhindert.

Merkmale

kein Vibrationsgeräusch
Kombination aus Temp.- und Stromempfindlichkeit
Nennströme bis 6A (T12)
Vielfältige Ausführungsmöglichkeiten, auch in

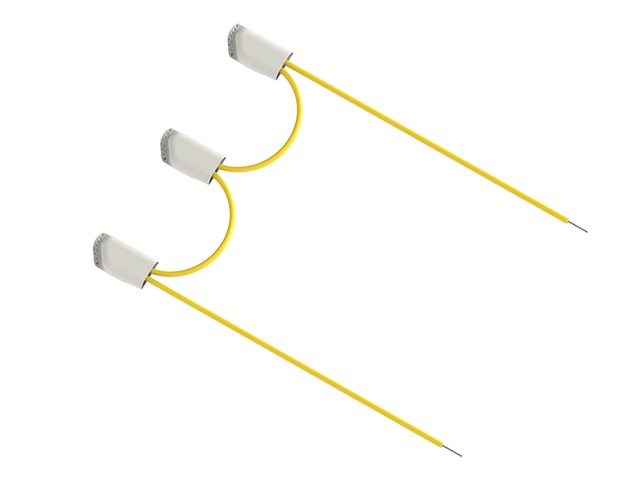

Zwillings- und Drillingskonfiguration
spezielle Versionen für Leiterplatten
geringe Toleranz ±3K möglich (T10)
