Offene Temperaturschalter / Stromschalter bzw. Zeitschalter (D-Serie)

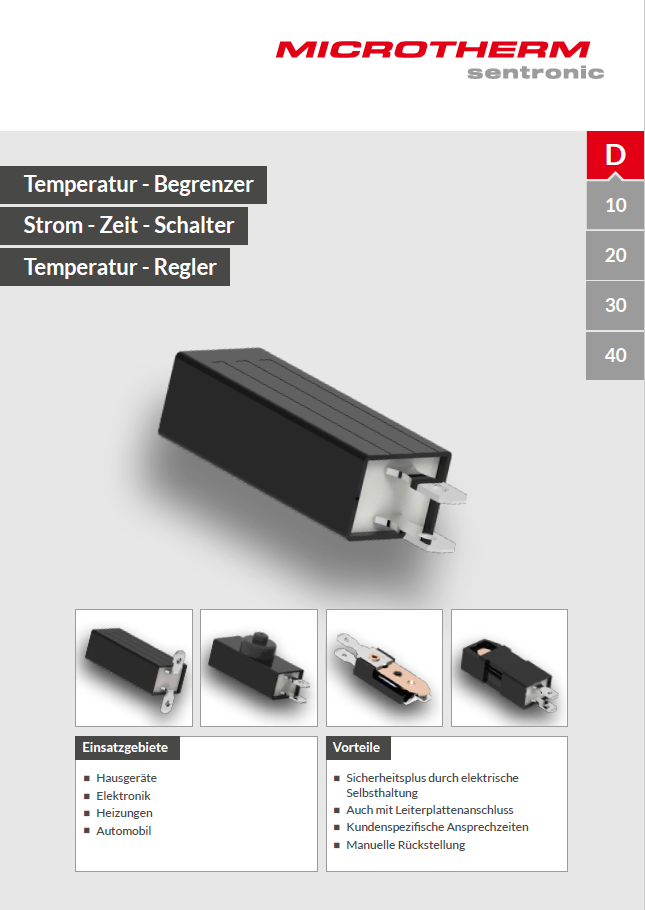

Datenblatt

Eine vollständige Übersicht aller Variationen in Verbindung mit allen technischen Angaben erhalten Sie in folgendem Datenblatt:

D10, D20, D30, D40

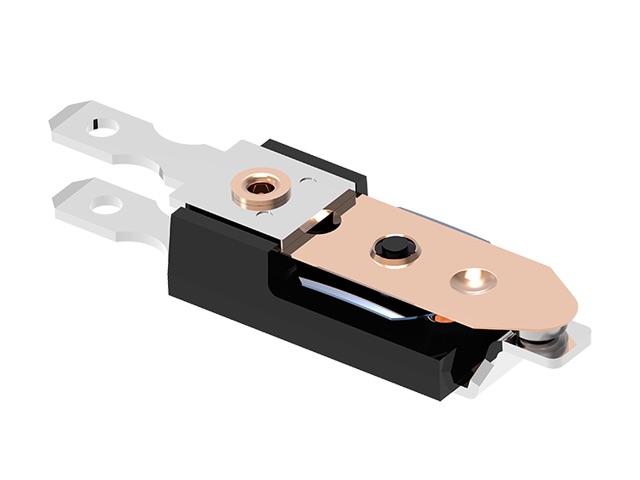

Schalter der Typenreihe D basieren auf einem komplexen System aus Kontaktfedereinheit und Thermobimetall-Schnappscheibe. Bei Erwärmung bis zum fest eingestellten Schaltpunkt öffnet sich der Kontakt und unterbricht somit den Stromkreis.

Sie sind sehr flexibel einsetzbar: Durch die verschiedenen Arten der Rückstellung und die einstellbare Stromempfindlichkeit für rasche Abschaltungen bieten die D-Schalter gerade auch in sehr spezifischen Sicherheitskonzepten eine sehr gute Lösung.

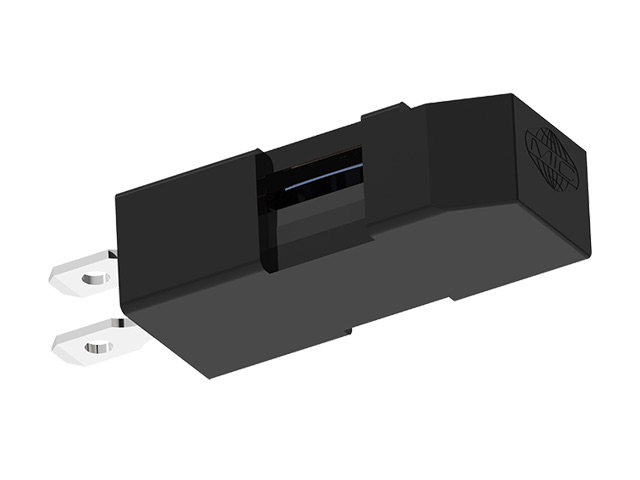

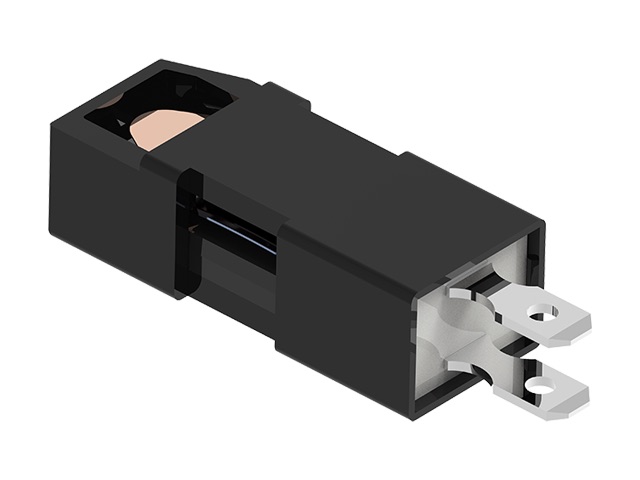

Temperaturwächter mit automatischer Rückstellung D10: Nach einer gewissen Abkühlphase (Temp.-Hysterese) schaltet der Kontakt selbsttätig zurück.

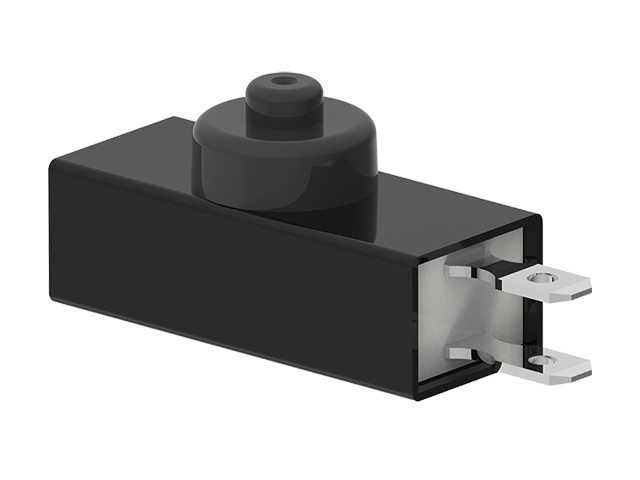

Temperaturbegrenzer mit manueller Rückstellung D20: Nach Öffnen der Kontakte und nachfolgender Abkühlung bleiben die Kontakte offen, bis ein manueller Reset am Rückstellpin vollzogen wird.

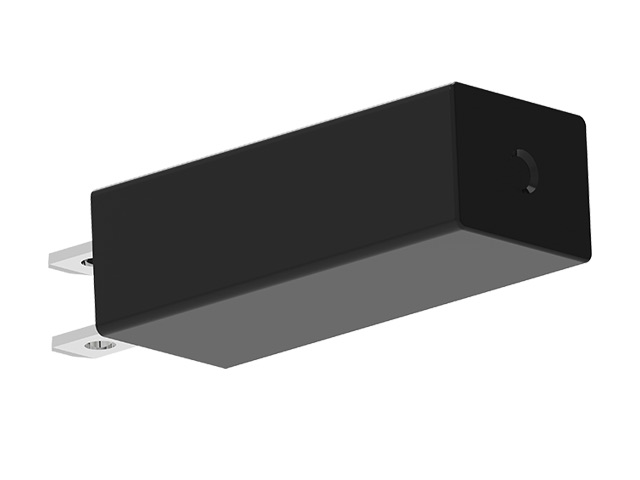

Temperaturwächter mit elektr. Selbsthaltung D30 (230V) / D40 (120V): Nach Öffnen der Kontakte wird der Schalter durch einen parallel geschalteten Widerstand beheizt und somit offen gehalten. Die automatische Rückstellung erfolgt erst durch Netztrennung bzw. Abschalten des Geräts in dem der Temperaturwächter eingebaut ist.

Merkmale
  • Kombination aus Temp.- und Stromempfindlichkeit
    mit Vorgabe zur Auslösezeit möglich
  • Nennströme bis 16A

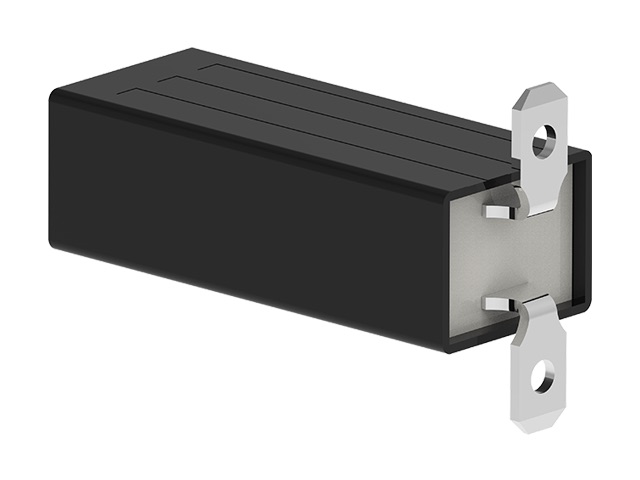

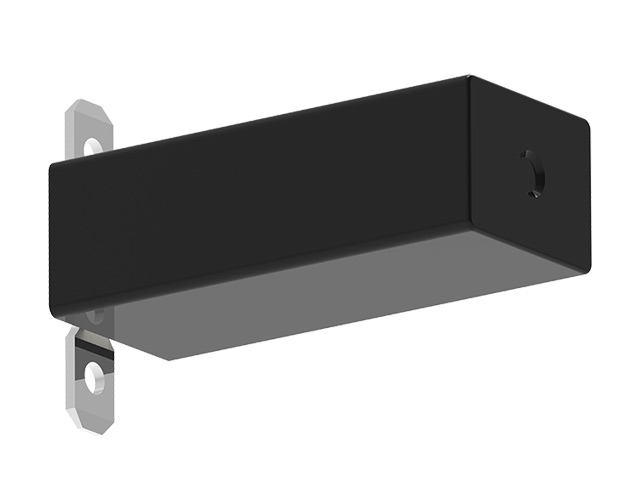

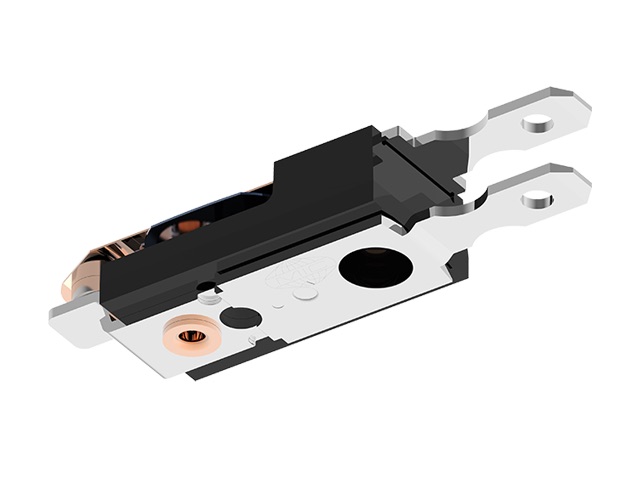

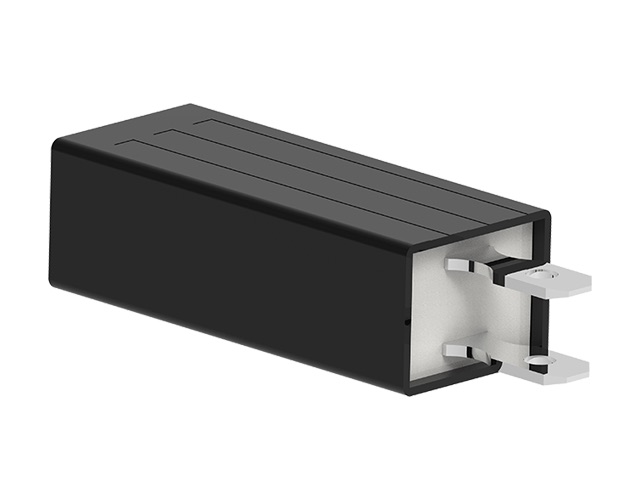

  • halboffenes bzw. geschlossenes Gehäuse
  • Anwendungen in Motoren als Stromsensor
  • Ausführung mit Leitungen und Steckern möglich
Funktionen
  • Thermische Überwachung
  • Regler
  • Begrenzer
  • Sicherheitsschalter
Einsatzgebiete
  • Haushaltsgeräte
  • Waschmaschinen
  • Pumpen
  • Kochgeräte
  • Staubsauger
  • Automobil: Wischermotoren,
    Fensterhebermotoren,
    elektr. Sitzposition
